ORBITOOL

  Entgraten von sich kreuzenden Bohrungen im Fertigungsprozess integriert


orbitool

Demonstrationsfilm
In diesem Film wird die Funktionsweise von Orbitool veranschaulicht.
Flash-Animation

Arbeitsweise von Orbitool - Flash Animation     Arbeitsweise von Orbitool - Flash Animation
Arbeitsweise von Orbitool   -      Animation



Eine einfache Lösung mit Orbitool

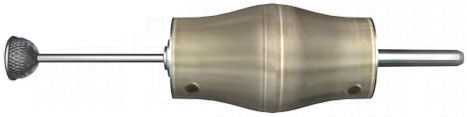

Das Werkzeug nach dem Bohrer, ORBITOOL, ist das einzige Entgratwerkzeug das in der Lage ist, zwei sich kreuzende Bohrungen, auf einfache Weise zu entgraten.

Das Werkzeug wird, wie jedes andere Bearbeitungswerkzeug, auf einer Dreh- oder Fräsmaschine eingesetzt. Es entfernt im speziellen Grate in den Übergängen von Bohrungen. Die Bearbeitung kann ein einfacher Kantenbruch oder aber eine gerundete Kante sein.

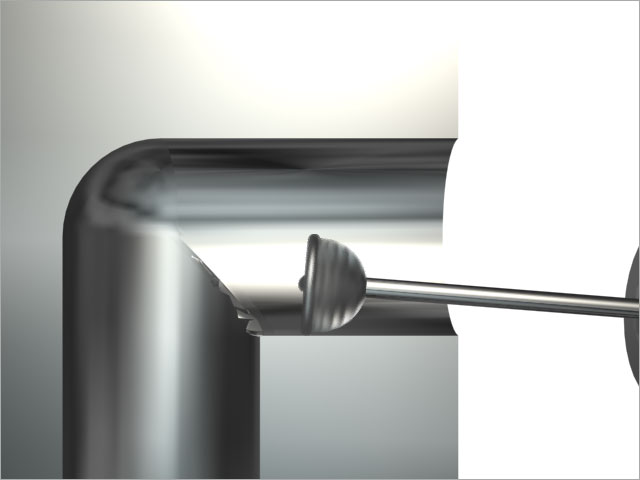

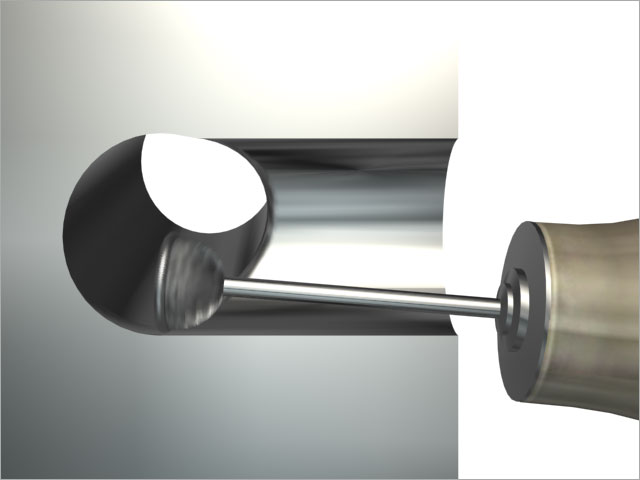

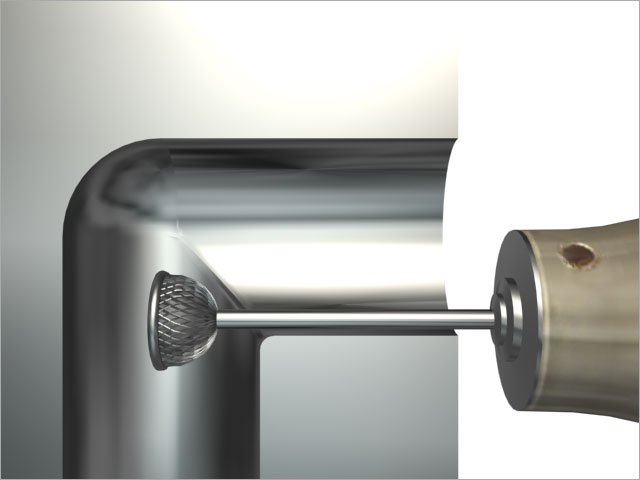

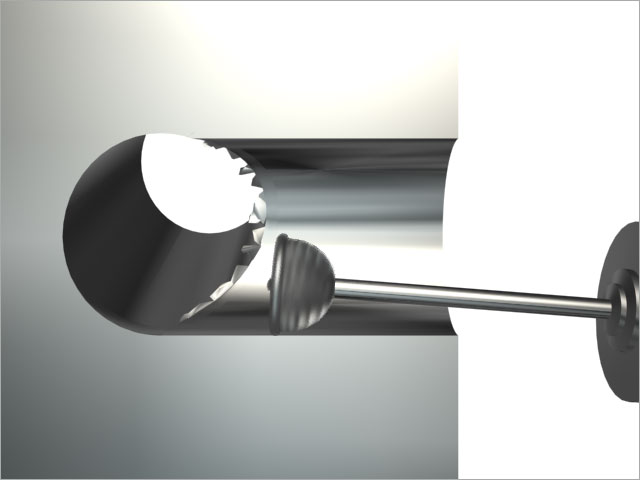

vorher nachher
vergrössern



Vorteile
gleiche Resultate, gleiche Qualität
kürzere Durchlaufzeiten
reduzierte Entgratkosten
keine zusätzlichen Entgratoperationen
kein Teilerückstau
im Bearbeitungsprozess integrierte Operation




Downloads im PDF-Format


Gebrauchsanweisung (in deutsch,   43 KB)

Kurzanleitung   (in deutsch,   100 KB)

Prospekt/
     Werkzeugspezifikationen


(in deutsch, 192 KB)

Studie der Univ. Berkeley, Kalifornien
(in deutsch, 580 KB)
Studie der Univ. Berkeley, Kalifornien    (in englisch, 630 KB)


Artikel in der Fachzeitschrift "Fertigung" (07/2006)
      "Gratfrei im Handumdrehen"
      OrbiBit zum manuellen Entgraten
      sich kreuzender Bohrungen


(in deutsch, 67 KB)



Artikel in der Fachzeitschrift "m+w 12/05"
      "Kein Rückgrat im Kreuz"
      Einfach und sicher gegen Problemgrate


(in deutsch, 94 KB)



Artikel in der Fachzeitschrift "NC-Fertigung"
     (07/2005 November)
    "Kompromisslos prozesssicher"
    Maschinelles Entgraten von sich kreuzenden Bohrungen

(in deutsch, 190 KB)



Artikel in der Fachzeitschrift "Fertigung" (06/2005)
    "Gnadenlos einfach"
    Festo säubert sensible Teile prozesssicher
    mit dem Orbitool-Doppelentgrater

(in deutsch, 95 KB)



Artikel in der Fachzeitschrift "Fertigung" (12/2004)
    "Gratprobleme rationell und schnell gelöst"
(in deutsch, 60 KB)


Presseartikel (103 KB)

     aktuelles Lieferprogramm
Artikelliste (Stand 2005) (22 KB)



  Aktuelles Lieferprogamm ab VSH-Vertrieb Laupheim

Flexibler Halter
Grösse Artikel-Nummer
flexibler Halter
2.38mm = 3/32" 214 001 030
3.18mm = 1/8" 214 001 045
3.97mm = 5/32" 214 002 061
4.77mm = 3/16" 214 002 061
6.35mm = 1/4" 214 002 093
9.58mm = 3/8" 214 003 093

Entgrat-Werkzeug
Grösse Artikel-Nummer Entgrat-Werkzeug
1.75 mm, sonst wie 3/32" 214 000 069
1.91 mm, sonst wie 3/32" 214 000 074
2.38mm = 3/32" 214 000 000
3.18mm = 1/8" 211 000 000
3.97mm = 5/32" 215 000000
4.77mm = 3/16" 216 000 000
6.35mm = 1/4" 212 000 000
9.58mm = 3/8" 213 000 000


Entgratwerkzeug mit flexiblem Halter
Grösse Artikel-Nummer Entgratwerkzeug mit flexiblem Halter
2.38mm = 3/32" 210 004 000
3.18mm = 1/8" 210 001 000
3.97mm = 5/32" 210 005 000
4.77mm = 3/16" 210 006 000
6.35mm = 1/4" 210 002 000
9.58mm = 3/8" 210 003 000

Doppel-Entgrater
Grösse Artikel-Nummer Doppel-Entgrater
1.75 mm, sonst wie 3/32" 214 000 169
1.91 mm, sonst wie 3/32" 214 000 174
2.38mm = 3/32" 214 000 100
3.18mm = 1/8" 211 000 100
3.97mm = 5/32" 215 000 100
4.77mm = 3/16" 216 000 100
6.35mm = 1/4" 212 000 100
9.58mm = 3/8" 213 000 100

Doppel-Entgrater mit flexiblem Halter
Grösse Artikel-Nummer Doppel-Entgrater mit flexiblem Halter
2.38mm = 3/32" 210 004 100
3.18mm = 1/8" 210 001 100
3.97mm = 5/32" 210 005 100
4.77mm = 3/16" 210 006 100
6.35mm = 1/4" 210 002 100
9.58mm = 3/8" 210 003 100

ORBIDRIVE Schleifmaschine 230 V
  Artikel-Nummer
mit Spannzange 3mm,
4 Reduktionszangen
0,8 - 2.35 mm,
-35'000 rpm
220 000 035 ORBIDRIVE Schleifmaschine mit Entgratwerkzeug

ORBIDRIVE Entgrat-Set 230 V
  Artikel-Nummer
mit Spannzange 3mm/
+4 Red.Z. 0,8-2,35 mm,
35'000 rpm,
inkl. Orbitool-Entgratwerkzeug
1/8" +1/4"
220 010 035
Spannzange 3 mm 220 000 3030
Reduktionszange 0.8 mm 220 000 3008
Reduktionszange 1.2 mm 220 000 3012
Reduktionszange 1.6 mm 220 000 3016
Reduktionszange 2.35 mm 220 000 3024

  Link zum Hersteller:  www.jwdone.com

VSH Vertrieb
www.vsh-hermann.de Tel: 07392 / 150501 Fax: 07392 /150502 E-Mail: info@vsh-hermann.de
